一、概述

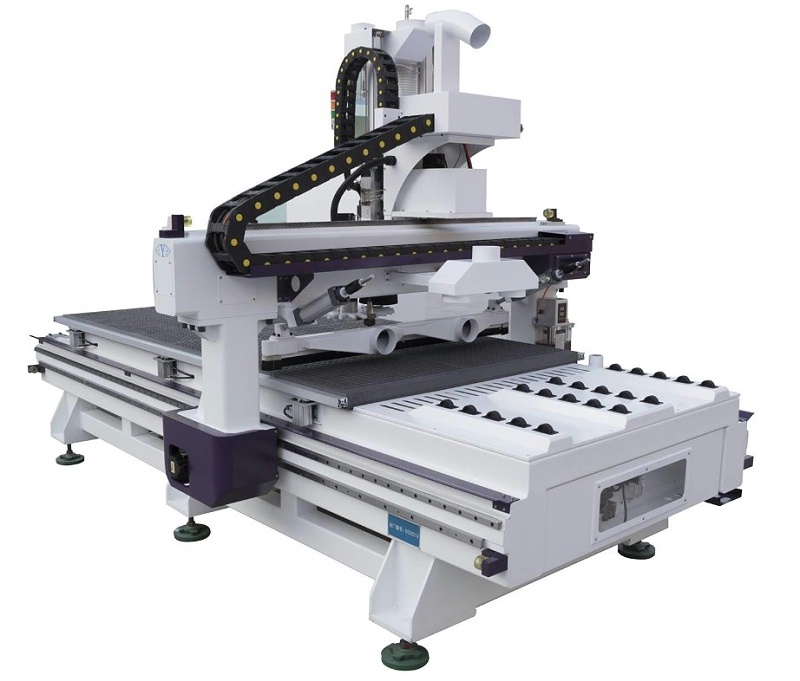

CNC雕刻機已廣泛應用于各行各業，特別是廣告制作、建筑裝飾行業和石材生產加工。目前，數控雕刻機的主傳動系統大多采用CVT，而CVT系統主要包括變頻主軸系統和伺服主軸系統，一般采用直流或交流主軸電機。主軸由傳動帶驅動旋轉，或通過傳動帶和主軸箱之中的減速齒輪40驅動旋轉；為了獲得更大的扭矩&41；驅動主軸旋轉。由于主軸電機調速范圍寬，無級調速，主軸箱結構大大簡化。目前，由于變頻器的高性價比，在機床之上得到了廣泛的應用。杭州三科的SKI780雕刻機變頻器以其獨特的性能和優越的性價比在數控機床之上的應用正逐步迅速崛起。

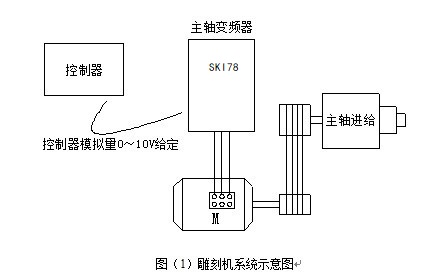

雕刻機系統示意圖如圖（1）：

二、系統的主要性能要求

（1）整個轉速范圍之內轉速波動小

（2）低速大扭矩可保證低速切削

（3）加減速時間應盡可能短3、

系統的主要功能要求如下：

（1）控制方式為vF控制

（2）需要終端控制作為命令源，二線制終端控制：正向運行為FWD，反向運行為Rev

（3）頻率源設置為模擬量（計算機控制板輸出0~10VDC），只需從VS1端口輸入頻率指令

（4）工作轉速一般為0~21000rmin，變頻器工作頻率為0~350Hz（采用兩級高速電機）

（5）加減速時間根據客戶需要，一般為3~5S，因為運行速度比較高，所以我們需要選擇帶制動單元的變頻器

（6）需要故障輸出信號（故障繼電器輸出）和故障復位信號（x1輸入）

四、系統說明

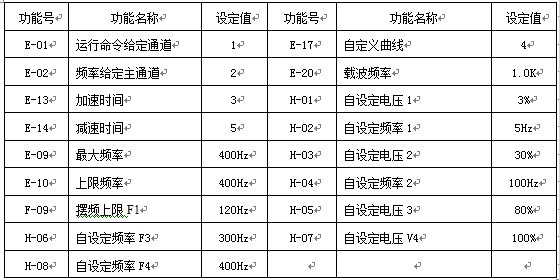

      參數設置：

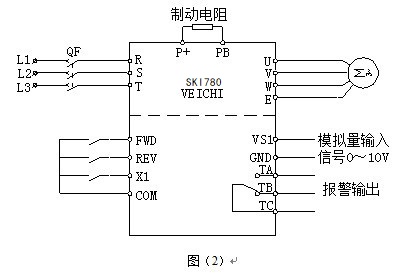

變頻器的電氣控制接線圖如圖（2）：

如圖（2）所示，變頻器VS1GND端子的轉速模擬量輸入由雕刻機的CNC系統控制器提供，VS1接CNC系統模擬接口的正信號，GND接負信號，信號為0~10V模擬電壓信號，控制主軸轉速。FWDrev是變頻器的正向反向信號端子。數控系統控制器發出正向或反向信號，驅動中間繼電器。中間繼電器的常開觸點連接到變頻器FWDrevcom，以控制變頻器的正向和反向。TaTBTC作為變頻器的故障報警輸出。
