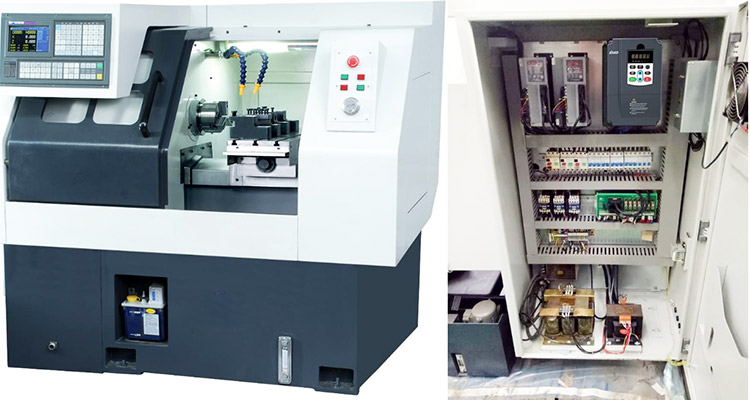

在三科針對河南某地數控設備生產企業設計的數控專用變頻器案例中所采取的以下方案，主要分為四個方面。

（1）變頻器配線

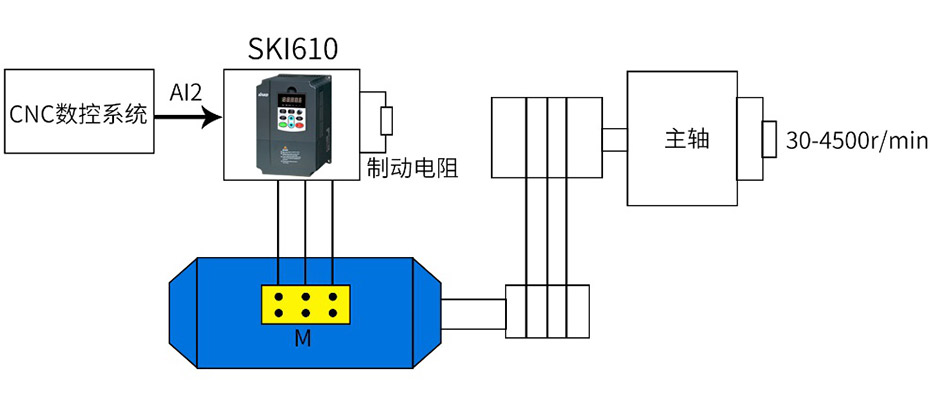

變頻器的運行命令是由數控系列發出運行指令，一個正轉命令FWD（S1輸入），一個反轉命令REV（S2輸入）。頻率信號是由數控系統輸出轉速信號S(0～10V DC），從變頻器AI2端子輸入頻率指令即可改變頻器的頻率，從而改變電機的轉速。變頻器輸出故障信號（R1A， R1C）到數控系統，變頻器報故障代碼時，使機床控制系統停止工作。

（2）變頻器參數設置

（3）車床加工能力測試

電動機參數：額定功率：3.7kW，額定頻率：50Hz, 額定電壓：380V，額定電流：7.8A，額定轉速：970r/min 。機械傳動比：1：1.5，加工材料：45#鋼。   實際測試性能指標：主軸轉速：200r/min（變頻器運行頻率15Hz）, 進刀速度：50mm/min, 單邊進刀量：2.5mm，運行的效果好，未達到極限。實際的進刀速度和單邊進刀量還可以加大。

（4）總結

SKI610系列機床專用變頻器已經在多家數控機床廠配套使用，其優越的性能（啟動電流小、調速平滑、調速范圍大、運行穩定、精度高、低頻轉矩大、保護功能齊全、可靠性高、操作維護簡便等）和很好的穩定性已經得到了驗證，可以滿足數控車床之應用要求。
