風機專用變頻器應用方案

環保風機行業應用背景

? 變頻器如今的應用范圍很廣泛，已在石油、化工、輕工、造紙、橡膠、電力、冶金等眾多行業廣泛的應用。變頻器的調速節能為企業生產提高了工藝水平、節能了資源。在節能和保護環境起到作用，是企業技術改造更新產品發揮著重要作用。
? 通常風機類負載多是根據滿負荷工作需用量來選型，實際應用中大部分時間并非工作于滿負荷狀態。所以，只要平均轉速稍微下降一點，負載功率就下降得很快，從而達到節能效果。
? 但采用電機直接起動方式時，由于轉速無法調節，常用擋風板、閥門來調節風量或流量，這樣不僅造成能源的浪費而且由于過大的起動電流造成電網沖擊和設備的震動及水錘現象。
? 采用變頻器調速時，可以根據實際工藝需要方便地控制速度。例如：當電機轉速為額定轉速的80%時，負載功率為額定功率的（80%）的三次方，即50%左右。這樣可見，轉速下降二成，節能達四成多；使用變頻器避免了起動時對電網的沖擊，降低設備故障率，消除震動和水錘現象，延長設備使用壽命，同時也降低了對電網的容量要求和無功損耗。

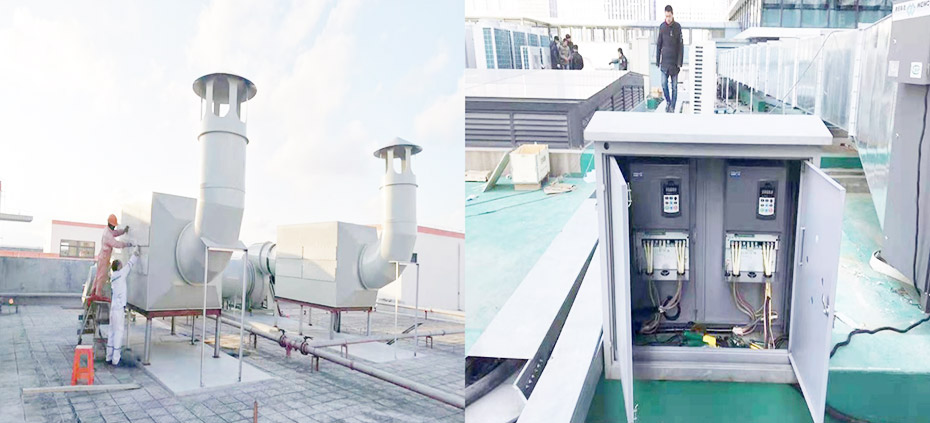

SKI600系列變頻器的現場應用圖

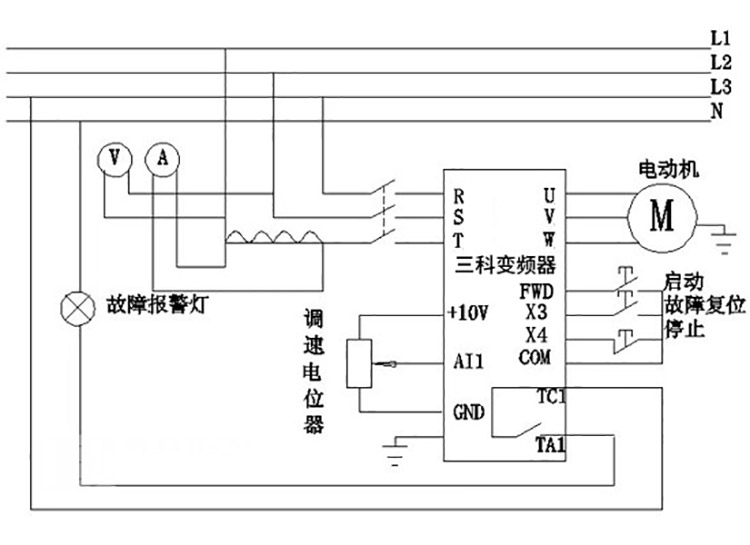

SKI600變頻器接線圖

變頻器參數設置

參數代碼	功能描述	設定值	設定值解釋
F0.06	運行命令通道選擇	1	端子運行命令通道
F0.07	頻率源選擇	3	模擬量AI1設定
F0.19	加速時間	30	加速時間為30S
F0.20	減速時間	30	減速時間為30S
F7.00	輸入端子FWD功能	1	正轉運行
F7.02	輸入端子X3功能	7	外部復位信號輸入
F7.03	輸入端子X4功能	3	三線式運轉控制
F7.11	FWD/REV端子控制模式	2	三線式控制模式1
F7.20	可編程繼電器R1輸出	3	故障輸出

三科變頻器的技術特點

三科SKI600系列變頻器是基于DSP的高性能矢量變頻器，實現高速高性能控制，通過對電機磁通電流，實現了對電機的快速響應和準確控制，可以高精度進行寬范圍的調速運行和控制。其中頻率設定方式多達10種，而且可以通過A頻率源選擇和B頻率源選擇多種方式進行切換，3種啟動方式可根據不同的設備工藝進行選擇，穩速精度能達到小于等于0.5%的額定同步轉速，速度控制穩定度能達到小于等于0.3%的額定同步轉速， V/F曲線有多達5種，創新的多點V/F曲線讓扭力提升更穩定、高效率。

三科變頻技術有限公司專注于各行業的變頻應用方案及工控自動化解決方案，三科變頻的服務宗旨，是幫助客戶實現工業自動化。歡迎各行業的設備生產商，及需要設備自動化改造或設備升級的客戶聯系我們，我司自動化團隊將免費為您量身制定自動化控制解決方案。
