木工帶鋸機上專用變頻器應用方案

設備工作原理

? 木工帶鋸機是環狀帶鋸條張緊在兩個鋸輪上，環狀帶鋸條由電動機通過鋸輪帶動，作連續切削運動，木料的進給可以采用手動，也可以采用跑本或滾筒進行自動進給。

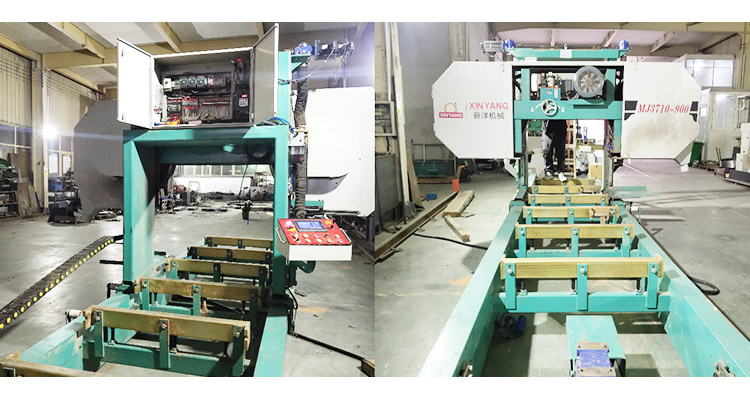

設備工作原理

設備加工工藝及控制方案

（1）其工作過程為：跑車工作臺以一定的速度運行一段距離，此速度通常是慢速行進，由PLC給變頻器啟動和多段速信號，變頻器帶動跑車工作臺電機以低速行進；當鋸條進至木頭大概5公分左右的位置后，PLC給變頻器高速運行信號，加快工作臺行進速度，待鋸條鋸到木頭的末端后，鋸架上升一段距離后，跑車工作臺由快速變慢速回到原先的工作位置，此過程由PLC給出開關量信號，變頻器執行多段速運行。工藝要求設備跑車可自動和手動選擇運行。

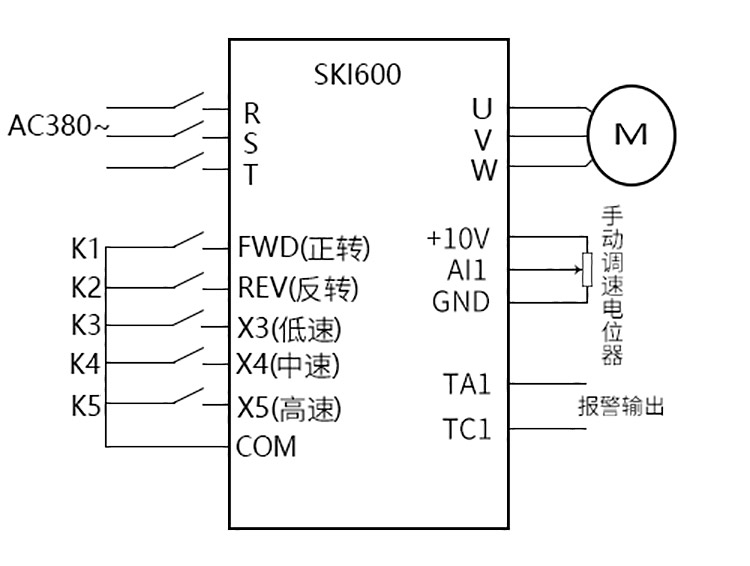

（2）變頻器接線圖：

變頻器接線圖

（3）變頻器參數設置：

參數代碼	功能描述	設定值	設定值解釋
F0.06	運行命令通道選擇	1	端子運行命令通道
F0.07	頻率源選擇	3	模擬量AI1設定
F0.15	最大輸出頻率	100	最大輸出頻率100Hz
F0.16	上限頻率	100	上限頻率100Hz
F0.19	加速時間	1	加速時間為1S
F0.20	減速時間	1	減速時間為1S
F7.02	輸入端子X3功能	15	多段速選擇1
F7.03	輸入端子X4功能	16	多段速選擇2
F7.04	輸入端子X5功能	17	多段速選擇3
F9.07	多段速頻率1	90	第1段速90Hz
F9.08	多段速頻率2	35	第2段速35Hz
F9.10	多段速頻率3	3	第1段速3Hz
FC.23	多段速優先級使能	1	多段速優先

SKI600系列變頻器技術特點

? 三科SKI600系列變頻器是基于DSP的高性能矢量變頻器，實現高速高性能控制，通過對電機磁通電流，實現了對電機的快速響應和準確控制，可以高精度進行寬范圍的調速運行和控制。
? 頻率設定方式多達10種，輸出頻率最高可達3000HZ，而且可以通過A頻率源選擇和B頻率源選擇多種方式進行切換。
? 三種啟動方式可根據不同的設備工藝進行選擇，穩速精度能達到小于等于0.5%的額定同步轉速，速度控制穩定度能達到小于等于0.2%的額定同步轉速， V/F曲線有多達5種，創新的多點V/F曲線讓扭力提升更穩定、高效率。
