原廠鋁板雙面拋光機采用變頻器（以下簡稱-VFD）進行變頻調速控制后，可以通過設備操作面板上的旋鈕隨意調節速度。同時，VFD本身具有過流、過壓、過載等多種保護功能。同時，由于VFD的優秀產品品質，在運行中也保持了穩定可靠的性能。

一.概述

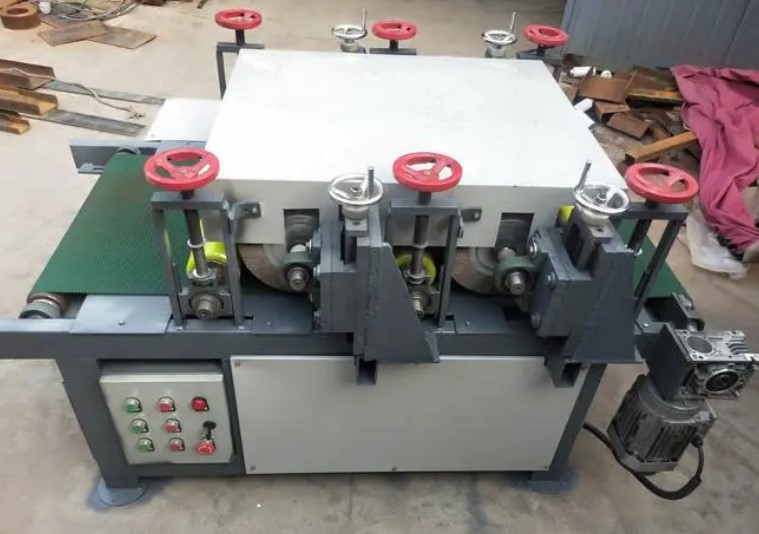

在廣西貴陽某地有一家鋼帶制品企業，該企業是以加工鋁合金金屬表面為主產業的企業。目前，SKI600系列重型VFD已應用于該企業鋁板雙面拋光機。根據客戶的反饋，設備狀況良好，目前已經取得了比以前更好的運行效果。
二、拋光機的部件

拋光機由底座、拋光板、拋光布、拋光蓋和罩組成。

三。拋光機的工作原理

電機固定在底座上，固定拋光盤的錐套通過螺釘與電機軸連接。拋光織物通過套圈緊固在拋光盤上。通過底座上的開關打開電機，啟動后，兩個電機分別拖動上下拋光盤、太陽輪、內齒圈等。，從而可以通過用手施加壓力在旋轉的拋光盤上拋光樣品。拋光過程中加入的拋光液可以通過固定在底座上的塑料板中的排水管流入放置在拋光機旁邊的方形板中。拋光蓋和罩可以防止機器不使用時灰塵等雜物落在拋光布上，影響使用效果。

四。控制原理及說明

現場采用兩套18.5KW VFD，三家系列采用通量矢量控制方式VFD，采用V/F控制方式，安裝方便，調試簡單，能最大限度滿足用戶的各種需求。

采用變頻控制，面板上的旋鈕可以隨意調節速度，VFD本身具有過流、過壓、過載等多種保護功能。，所以運行穩定可靠。兩套VFD采用DC公共總線可有效防止VFD報告引起的過電壓故障。電機1的模擬輸出作為電機2的模擬輸入，實現兩臺電機的同步控制。接線圖如下:SB1為啟動按鈕，SB2為停止按鈕，X2端子定義為運行自保持功能。

實現兩臺電機同步控制的接線圖
動詞 （verb的縮寫）用戶應用三科時的優勢VFD:

杭州三科SKI600系列重型VFD在45HZ運行時已經可以滿足客戶的需求，客戶的反應在操作和使用上也非常方便，提高了生產效率，節約了電能。使用效果具有以下優點:

1.在滿足生產條件的前提下，45HZ運行有一定的節電空間，避免了電能的浪費。

2.工作效率提高，電機轉速可根據生產需要任意調節，從而提高產品質量，滿足客戶需求。

3.電機不需要頻繁直接啟動，采用變頻技術實現軟啟動，很好的保護了電機等機械設備。

4.三科的SKI600系列重載VFD具有過流、過壓、過載等多種保護功能，對電機起到了很好的保護作用。
