縱剪分條機是將不同規格的線圈經開卷、初矯直、切斷、分切、卷繞等工序，制成所需寬度的線圈的設備。縱剪分條機也叫縱剪機、分條機、滾剪機、圓盤剪、分切機等。該設備可加工各種冷軋、熱軋卷板、硅鋼板、不銹鋼板、彩鋼板、鋁板及電鍍或涂裝之后的各種金屬板。廣泛應用于汽車、集裝箱、家電、食品、包裝、建材等金屬板材加工行業

杭州三科SKI600和SKI780系列變頻器在縱切機之上有豐富的應用經驗。接下來介紹SKI600/780在縱切機之上的應用

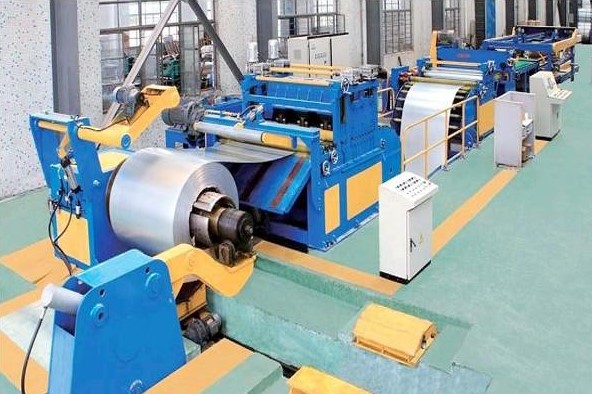

設備介紹

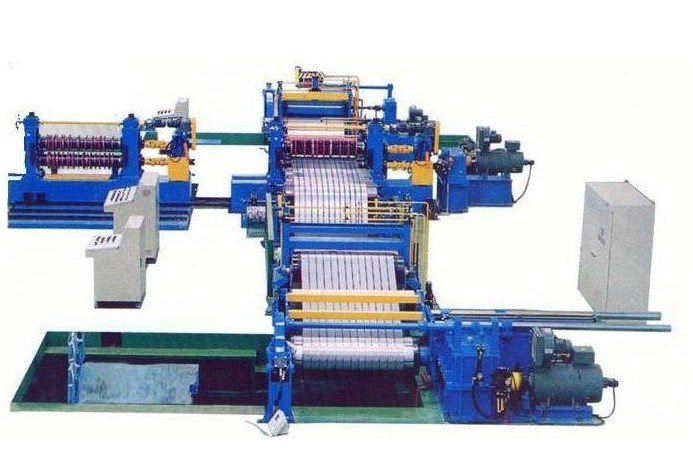

縱切機的整個設備主要由送料小車、開卷機、縱切機、廢卷取機、頭尾剪、張力控制機和卷取機組成；同時配有擺動之中橋、夾緊裝置、糾偏裝置等，是集機、電、液、氣于一體的自動線圈加工設備

主要工藝流程如下：

第一步：是裝退卷，控制開卷機的原鋼卷盤開卷

第二步：輸送分切，在壓板過程之中控制多組傳動軸輸送到環形刀盤，對板材進行切割分切

第三步：收廢絲，第四部分：成品卷繞，成品板材壓制整齊，卷繞井

系統配置

分切機由PLC變頻器控制，帶人機界面。可根據用戶要求在觸摸屏之上設置生產數量、分切數、分切規格、分切速度等參數。系統采用5臺三科SKI600/780系列產品，全部采用PG卡外接編碼器進行閉環矢量控制。對應的工位配置如下：

送放卷部分：采用SKI600，設定為轉矩控制方式

輸送切割部分：采用ski600，設定為調速方式

廢邊繞線部分：采用兩個ski600，設置為轉矩控制模式

成品繞線部分：采用ski 780，設置為系統轉矩控制

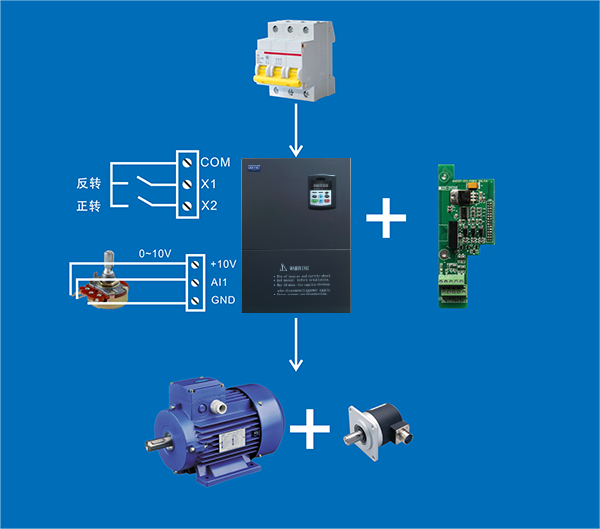

閉環應用

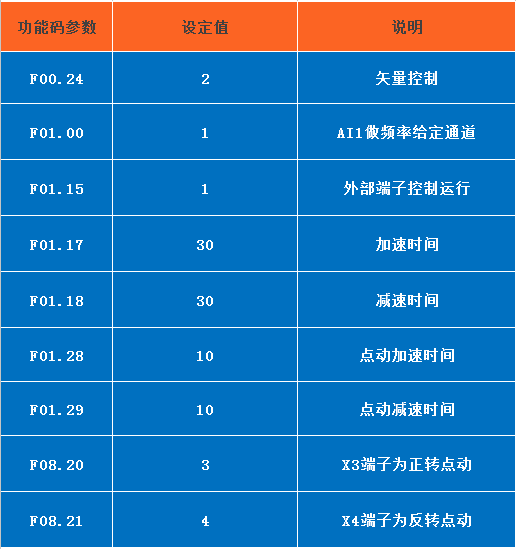

部分參數設置

應用優勢

（1）系統采用閉環矢量控制，實現高響應，系統同步性高，運行穩定，提高生產效率

（2）調速范圍寬，穩速精度高，保證設備運行平穩，操作簡單方便

（3）保護功能齊全：輸入輸出缺相保護，過壓、過流、過載保護，etc

（4）在放卷和收卷部分，共用直流母線由三科變頻器SKI系列產品控制，有利于制動能量的儲存和利用，無需內部制動電阻，使系統節能環保。
