變頻器（以下簡稱-VFD）的干擾問題一直是大多數 工控人員頭疼的問題，有時甚至?xí)?dǎo)致控制系統無法正常工作。今天杭州三科變頻就來和大家聊聊如何應對 VFD的干擾問題！

一. VFD常見的干擾現象

以下現象通常是VFD interference造成的。

1.換熱站VFD一開機，壓力變送器就開始跳動；

2.當VFD用于控制供水時，壓力變化被用作收集壓力的信號，該信號受到VFD的干擾。

3.VFD電機啟動時電壓變化信號不穩定，跳動厲害；

4.VFD啟動時，電壓互感器(4-20 mA)跳開，而附近的集成熱電阻不受影響，信號線無屏蔽；

二.為什么VFD會造成干擾？

首先大家都知道VFD是用來變頻的。它由整流器和逆變器電路組成。輸入的交流電流通過整流電路和平滑電路轉換成DC電壓，然后逆變器將DC電壓轉換成不同寬度的脈沖電壓(稱為脈寬調制電壓，PWM)。PWM電壓可用于驅動電機，從而調節電機的扭矩和速度。

在這種工作原理下會產生三種電磁干擾:

1.諧波干擾

整流電路會產生諧波電流，諧波電流會在供電系統的阻抗上引起電壓降，導致電壓波形畸變。這種扭曲的電壓會干擾許多儀器。常見的電壓失真是正弦波頂部變平。對于弱電源，當諧波電流不變時，電壓畸變會更嚴重。這種干擾的特點是，無論設備與VFD的距離有多遠，都會對使用同一電網的設備造成干擾。

2.射頻傳導發射干擾

因?yàn)樨?fù)載電壓是脈沖狀的，所以VFD從電網吸收的電流也是脈沖狀的，其中包含了很多高頻成分。這些高頻成分形成射頻干擾，特點是對使用同一電網的電表產生干擾，與電表到VFD的距離無關。

3.射頻輻射干擾

射頻輻射干擾來自VFD的輸入電纜和輸出電纜。當VFD的輸入電纜和輸出電纜有rfid干擾電流時，必然會產生輻射干擾，因?yàn)檫@些干擾電纜和天線輸出電纜的輸出電壓在輸出電纜的輸出電纜上傳輸，含有豐富的高頻成分，會產生電磁輻射。當其他電子設備接近VFD時，輻射干擾表現為其他電子設備接近VFD時干擾嚴重。

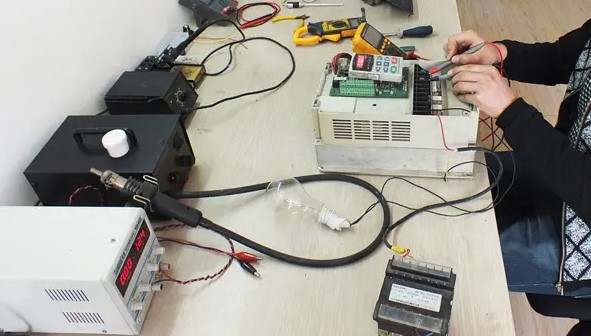

三.那么如何解決干擾問題？

VFD干擾處理方法:

1.VFD要單點接地，最好用短粗線；

2.傳感器信號線采用二針屏蔽線，屏蔽層用線夾接地。

3.在傳感器的電源上安裝電源濾波器、濾波磁環或隔離器進行隔離。

4.VFD產生的諧波得到抑制。可選濾波器產品包括:逆變器輸入濾波器、逆變器輸出濾波器、逆變器輸入電抗器、逆變器輸出電抗器等。在輸入回路中串聯電抗器是抑制低次諧波電流的有效方法。

另外，為了防止VFD和控制回路的干擾信號，控制器、儀表和工業控制機需要單獨的隔離電源。其實最簡單的方法就是讓儀器遠離VFD！(但也不一定能排除干擾。最好是一個一個試。)
