你知道變頻器的DI端口要怎么設置嗎？

控制板有7個DI口，編號為DI1~DI7。DI端口的內部硬件配備了24Vdc檢測電源。用戶只需將DI端口與COM端口短接，即可將DI信號輸入變頻器。

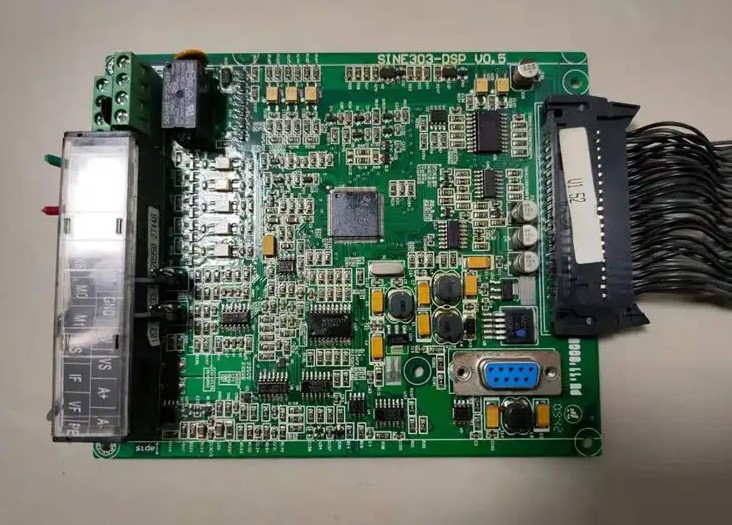

Dingtalk_20220525165706

出廠值狀態下，F(xiàn)5-13=00000，DI口短路時信號有效(邏輯1)；當DI端口掛起時，DI為無效(邏輯0)信號；用戶還可以改變DI口的有效模式，即短路時DI口無效(邏輯0)的信號。

當DI端口暫停時，DI是一個有效(邏輯1)信號。此時需要將F5-13的對應位改為1。兩個功能碼分別對應DI1~DI5的有效模式設置。

變頻器DI口輸入信號還設置了軟件濾波時間(F5-10)，可以提高抗干擾水平。對于DI1~DI3輸入端口，專門提供了端口信號延時功能，方便了一些需要延時處理的應用:

Dingtalk_20220525165446

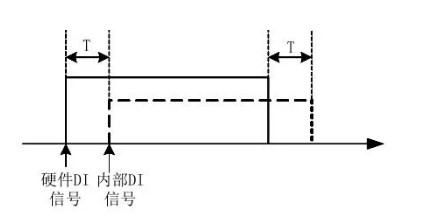

(di延遲設置應用圖)

以上五個DI口的功能可以在F5-00 ~ F5-04功能碼中定義，每個DI可以根據需要從53個功能中選擇。請參考F5-00 ~ F5-04功能代碼的詳細說明。

硬件設計，只有HDI可以接受高頻脈沖信號。對于需要高速脈沖計數的應用，請將其安排在HDI端口。
