破碎機應用變頻器改造升級方案

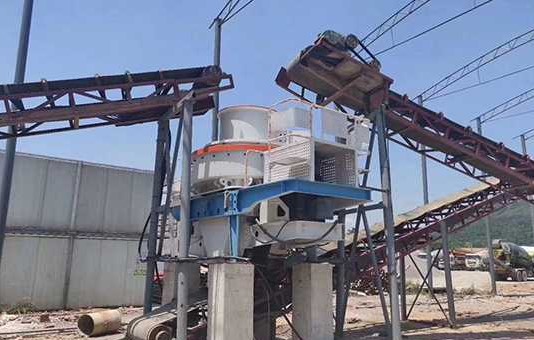

某地礦山的破碎機由兩臺200kw異步電機通過皮帶驅動，以驅動同一轉子軸。原控制系統采用星三角啟動，以工頻運行，啟動沖擊電流大，容易造成電網波動，同時造成較大的機械沖擊和磨損，導致電機使用壽命大大縮短，維護工作量大，直接影響生產效率。此外，原控制系統的電機一直以工頻運行，無法調節電機轉速來滿足不同礦石的破碎要求。針對這些問題，對原系統進行了變頻改造。

一、項目基本情況介紹

項目名稱:破碎機變頻改造

破碎機構:2套200千瓦變頻電機(380伏，1470轉/分，50赫茲，360安)

二、選擇SKI600的必要性

1.具有自動加減速功能，可實現電機平穩啟動，機械沖擊小，降低維護成本，減少對電網的沖擊；

2.它具有精確的速度控制能力，用戶可以根據物料和所需的出料粒度調整合適的速度。變頻破碎機的輸出扭矩隨負載變化而變化，有效提高了效率；

3、節能，根據碎料調整電機轉速，提高效率，節約電能；

4.變頻器保護功能齊全，可實現過壓、過流、欠壓、過載、短路等保護功能，保證電機穩定運行，減少振動、沖擊和噪音，提供良好的工作環境。

三、變頻器的選擇

1.變頻器的選擇和控制方案

由于破碎機的負載并不是恒定的，隨著破碎物體的大小變化和負載的多少，要求變頻器具有較大的啟動轉矩和較強的過流能力，所以變頻器的功率選擇比電機大一檔。本方案采用兩臺220kw變頻器，兩臺200kw電機。由于兩臺電機同軸，同軸聯動，要求兩臺電機轉速一致，轉速精度高。如果兩臺電機轉速不一致，一臺電機轉速快，另一臺電機轉速拖慢，容易導致過流報警。但慢速電機會處于再生發電狀態，導致變頻器過電壓。該方案通過外部端子同時啟動兩臺SKI600變頻器，并采用DC公共總線技術，很好地解決了這一問題。逆變器控制系統啟動穩定，運行電流穩定。

根據以上變頻器選型原則，破碎機變頻改造設備選型清單如下:

2、變頻器端子連接方法

設置一個開始按鈕和一個停止按鈕。使用數字輸入1和3以及繼電器輸出1和2。輸入端DI1定義為正向旋轉，當DI1和COM連接時，電機正向運行。按下停止按鈕時，電機停止運行。DI3設置為三線操作模式。根據下表設置變頻器中的F1組參數。變頻器故障時，繼電器輸出1(常閉)動作。該信號控制傳送帶交流接觸器的工作。出現故障時，停止帶式輸送機的所有進料機構。

四、破碎機使用SKI600變頻調速后的效果

該破碎機經變頻改造后效果良好，具有以下優點:

1、提高破碎工作效果

變頻控制系統具有精確的速度控制能力，使電機的扭矩輸出與負載相匹配。用戶可以根據物料和所需的出料粒度調整合適的速度，變頻控制破碎機的輸出扭矩隨負載的變化而變化，有效提高了工作效率。

2.節約能源

與傳統破碎機相比，節能最具現實意義。根據破碎物料調整電機轉速是一種經濟的運行狀態。

3.延長破碎機的使用壽命

變頻器可以有效地將啟動電流的峰值降低到最低程度，延長破碎電機的使用壽命。

4.防止電機損壞

SKI600系列破碎機變頻器具有良好的過流保護功能。如果設備卡死或設備缺少潤滑油，導致電機過載，變頻器的保護功能可以有效保護電機，防止電機過載燒毀。
