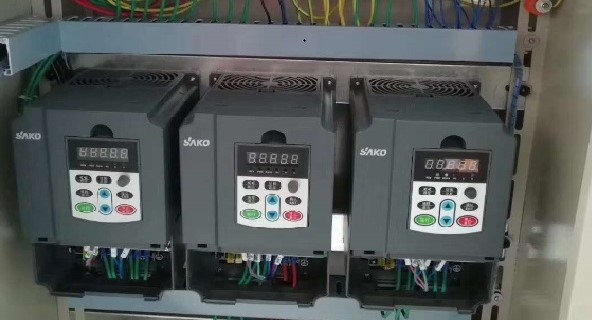

以160kW循 環水泵為例，在通 過利用SKI600系列水泵 變頻器進行改 造后，分別對改造 前后的用電量進 行了測試，通過對數據分析后 了體現了很好的節能效果。

變頻改造前的控制模式。

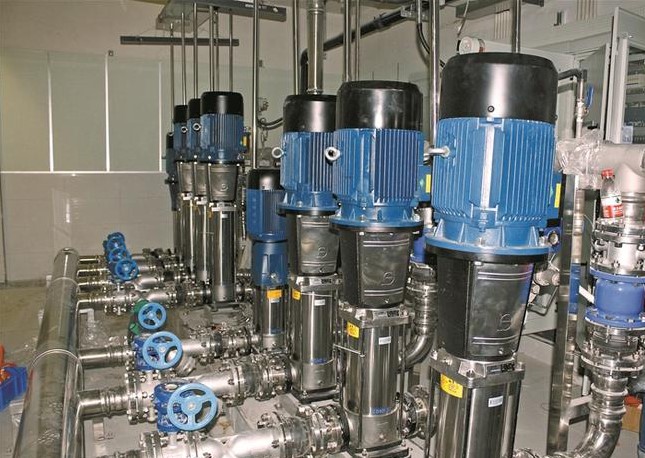

循環泵工作中，當流量隨工藝要求變化時，采用調節水泵出口和進口的開度方式，使泵的實際流量發生變化，這種調節方式稱為節流調節，此種調節方式叫節流調節，在此實例中，出口和進口的閥門開度均為60%左右，從電能利用的角度來說，這是一種很不經濟的調節方式。

變頻改造后的控制方式。

循環泵工作過程中，當流量因工藝要求改變時，進口和出口閥全部開啟，利用電機調速的方法，找到合適的、新的工作點，以獲得適當?shù)牧髁俊０磳?shí)際情況和現場需要實現手動控制或自動控制，在這種情況下，由于不需要經常對流量進行調整，所以根據現場實際情況和需要，確定電機實際工作的頻率為40Hz，并采取手動控制的方式，主要目的就是節約電能。

變頻技術應用到系統運行中所發生的變化。

電機啟動時，轉子轉速隨輸入電源頻率的增加而緩慢增加，使整個系統啟動時間設在20s左右，不會對系統造成沖擊，啟動方式比原來的啟動方式更為平穩。

在電網中使用的電流也大幅下降，使得電力設備的使用更加安全，同時由于頻率降低，電機的轉速也隨之降低，對機械的磨損也就減少了，也使電力設備發生故障的概率大大降低，減少了維修費用。使得給水泵供電的變壓器節省了電力容量的大部分，單憑有功負荷降低，節省的容量在50千瓦左右，提高了設備的利用率。相應地提高了電機的功率因數，從而使電機運行更經濟。

采用變頻技術可以提高產品質量，降低能耗，節約能源，還可以進一步提高企業的經濟效益，利用變頻調速技術對這些設備進行改造，達到節能的效果。
