一、概述

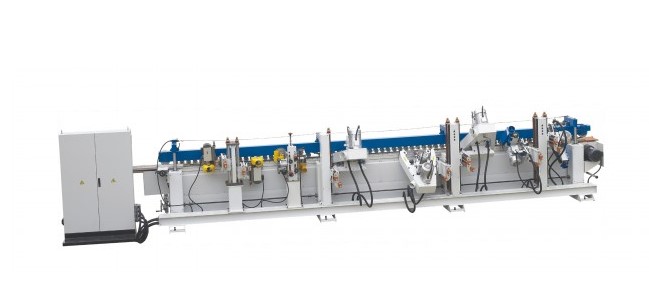

作為整合了打磨、拋光和噴涂工件表面的木工機床設備，直線噴涂砂邊機主要用于各種家具的板材邊緣噴涂及油漆砂光、拋光中。本方案主要介紹三科變頻器設計的由PLC、變頻器和觸摸屏構成變頻調速系統在直線噴涂砂邊機 控制系統中的應用。

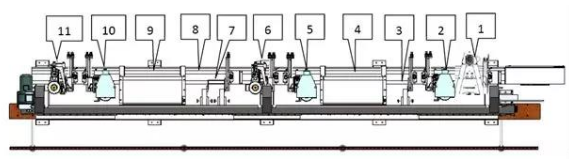

二、系統組成

三、系統方案

硬件選型：SK系列HMI；ASD系列PLC；擴展模塊；SKI600系列輕載通用型VFD。

直線噴涂砂邊機電控系統主要由SK系列HM、ASD系列PLC、若干臺SKI600系列輕載通用型VFD和電機編碼器等組成。HMI作為人機交互可觸控界面，用戶可以快速設置整機運行參數。PLC通過采集傳感器信息實現板材位置的精確定位，進而進行相應的工藝流程控制，位置精度可達±0.1mm。

PLC標配兩路RS485通信接口，一路發送通信指令控制VFD啟停和調試，控制各工位電機穩定、高效運行，另一路可將VFD運行信息與HMI實時交互，方便用戶在交互界面上直觀地了解整機狀態及報警信息。一旦發生故障，可以及時準確地找到故障源，方便進行故障排除和處理。

結語

該直線噴涂砂邊機電控系統方案采用了杭州三科的全套產品，在提升一體化程度的同時，也保持了兼容性高，整機抗干擾能力強的等特點。通過由標準MODBUS負責通信，也有效的提高了系統的響應速度以及運行的時穩定性，同時可以通過HMI修改工藝參數，我們可以根據實際情況對參數進行快捷修改，易于操作，能夠一目了然觀測整個系統的運行參數。
