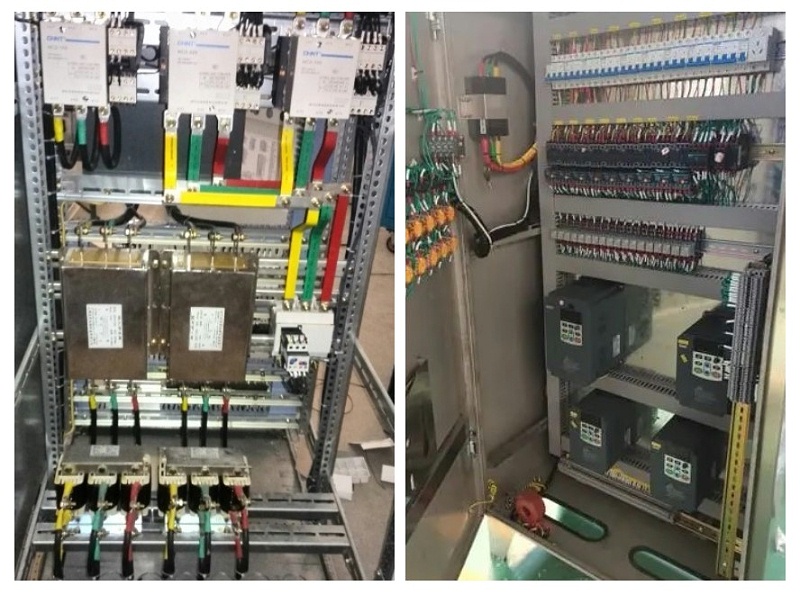

輸入電抗器，又稱“進線”或“進線電抗器”，這種設備主要需要安裝在變頻器（ VFD）的電源側，用于抑制電網中和VFD運行過程中產生的高次諧波，解決高次諧波干擾問題。

一、VFD輸入電抗器的工作原理

1.平滑波形

當交流電流過VFD 輸入電抗器的電感線圈時，線圈會產生自感電動勢，該電動勢會隨著電流波形的變化而變化，始終阻止原電動勢的增大或減小。當輸入電流增大時，VFD 輸入電抗器的自感電動勢會阻礙電流的增大；當輸入電流減小時，VFD 輸入電抗器的自感應電動勢會阻礙電流的減小，由此，VFD 輸入電抗器可以平滑波形，抑制電源的Dv/Dt。

2.諧波抑制

VFD 輸入電抗器 =電感*頻率VFD 輸入電抗器。也就是說，隨著輸入電流頻率的增加，VFD 輸入電抗器的電感也會增加。對于高頻電流，VFD 輸入電抗器相當于開路。這就是為什么VFD 輸入電抗器可以阻止高頻電流，但允許低頻電流和直流電流通過。

二、選擇VFD 輸入電抗器

應該為VFD 輸入電抗器的選擇指定以下參數:

1.電源類型:單相和三相

2.額定電流:這里的額定電流是指電機的額定電流。現實中，我們經常會遇到這種情況。VFD雖然功率很大，但是電機的額定電流很小。這時候如果按照VFD的額定電流來選型，不僅會增加我們的使用成本和安裝空間，還會導致濾波效果不理想。所以選擇電機的額定電流是比較經濟的。

3.選裝目的:選裝目的明確，主要是選擇合適的VFD 輸入電抗器電抗率，不同的類型的VFD對于輸入電抗器電抗率的要求也不同。比如為了抑制VFD整流過程中產生的高頻諧波，一般選擇電抗率為2%的VFD 輸入電抗器就不錯；但為了抑制電源側的Dv/Dt，建議安裝電抗率為4%的輸入電抗器，尤其是Dv/Dt較大的情況。但必須明確的是輸入電抗器的電抗率一般不應超過5%。
