隨著經濟的快速發展，各地人員的流動性也是日益劇增，由于各地區的出入人流巨大，安保人員很難對每個出入場所進行控制，因此在出于安全性考慮，在許多特定區域如工廠、體育館、車站等的人流大的出入口中，都要求對進出人員或車輛展開嚴格的檢查，才能通行。這里的進出口閘機性能就顯得尤為關鍵，閘機裝置的動作需要電機和驅動裝置來實施高效可靠的控制。

閘機作為通道管理設備，可實現一次只通過一人或一車，常用于各類需要管控的出入場合中。根據攔阻體與攔阻方式差異，閘機可分為三輥閘、擺閘、一字閘、道閘等。SKI600變頻器目前已各道閘設備中有了大量應用，通過后期對客戶訪問咨詢來看，SKI600的運行效果好，保障了設備安全運行。

我們將在以下案例中，為大家介紹三科SKI600系列產品，在某地市區的居民小區的出入口道閘設備中的應用效果。

道閘組成

機芯：由各種機械部件組成一個整體（包括驅動電機、減速機等），利用機械原理控制攔阻體的開啟和關閉動作。

攔阻體：在不允許行人或行車通過時起攔阻作用，允許行人或行車通過時會上抬放行。

輔助模塊：包括LED指示模塊、計數模塊、行人檢測模塊、報警模塊、權限輸入模塊、語音提示模塊等。

控制模塊：利用微處理器技術實現各種電氣部件和驅動電機的控制。簡單控制電路一般由主控板、電機控制板及輔助控制板即可實現。

箱體：保護機芯、控制模塊等內部部件，并起到支撐作用。

系統應用

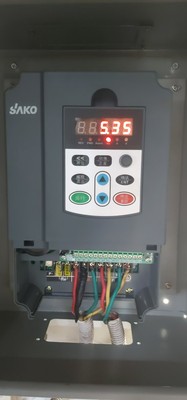

該小區設有多臺閘機設備，每臺閘機電氣部分均由一臺SKI600（0.75KW）控制，前端為閘機控制板輸出端子控制信號，控制變頻器驅動裝載有減速機的異步電機進行連桿機構傳動，從而實現閘桿90°快速升落。電機升落動作過程中需利用變頻器的直流制動功能，來實現閘桿“開”到和“關”到位兩種狀態的保持，以防閘桿受外力作用發生位置變動，造成意外事故。

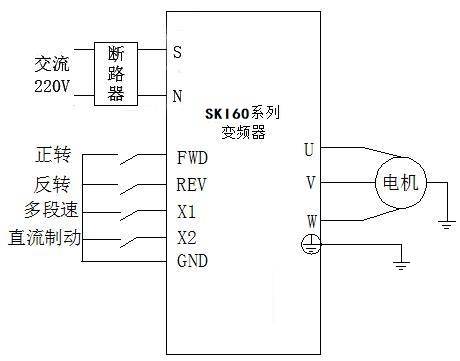

接線圖

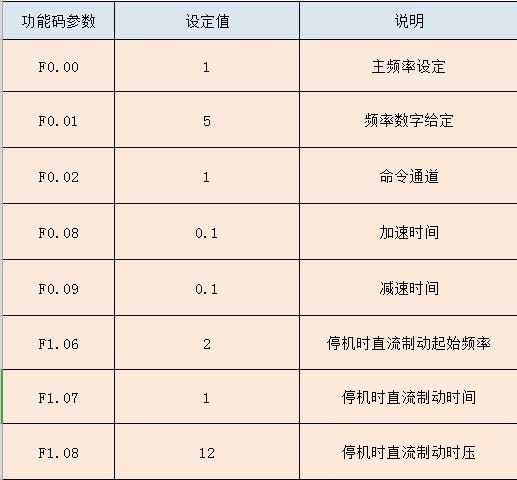

參數設置

SKI600應用優勢

（1）結構簡單，節省安裝空間

（2）采用空間電壓矢量SVPWM控制，提高系統穩定性

（3）采用無風扇設計，適應惡劣現場環境不過熱

（4）控制信號采用光電隔離，抗干擾能力強

（5）SKI600閘機變頻器既能滿足系統的頻繁啟停，也能保障閘機極速響應。
