注水泵變頻器調試方案。

客戶工廠的注水泵最初是由軟啟動器啟動的，但在運行過程中注水泵的壓力無法調節。此外，由于在室外環境下運行，負責供電的變壓器容量有限，電壓波動較大。而且，軟啟動器可能會因電流過大而跳閘或損壞變壓器，使設備無法啟動。

客戶在咨詢杭州三科變的頻技術人員后了解到，如果采用變頻器(以下簡稱VFD)啟動，可以實現恒壓注水需求，也可以有效避免電流影響。而且，VFD具有多種保護功能，可以有效保證設備的安全可靠運行，減少故障的發生。

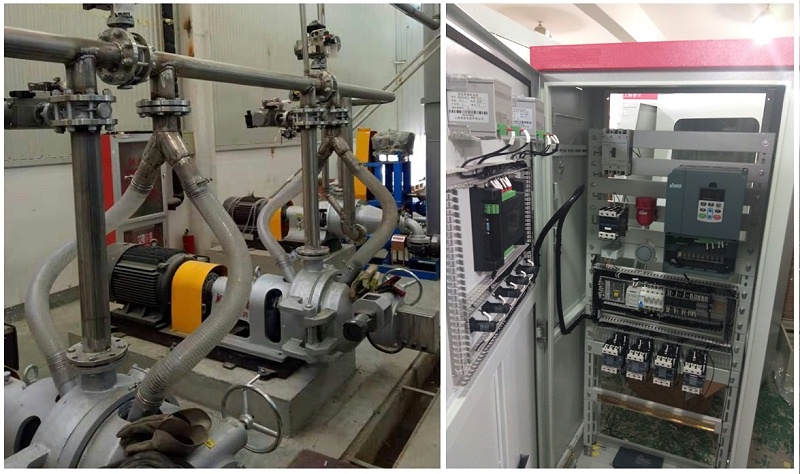

考慮到控制的可靠性，變頻器柜配有一個I/F轉換電路。為了防止注水泵干轉無水損壞泵，在泵入口處專門安裝了電接觸壓力表，檢測壓力，檢測缺水情況。如果缺水，報警器不會運行。為了防止壓力變送器損壞，使變頻運行在50Hz，壓力過高，在出水口增加電接觸壓力表，檢測出水口壓力。

變頻注意事項:注水泵采用恒壓控制。由于泵壓很高(20kPa)，要求壓力不能過高。一般比例環節不宜太大，要保證壓力平穩上升。PID的參數設置如下:

F814=10，F815=5，F816=0.1

注:注水泵剛啟動時，產生的電流比較大。但是當注水泵啟動時，產生的電流變得非常小。以本文介紹的280kW注水泵變頻器為例，運行到50Hz時其電流僅為220A。
