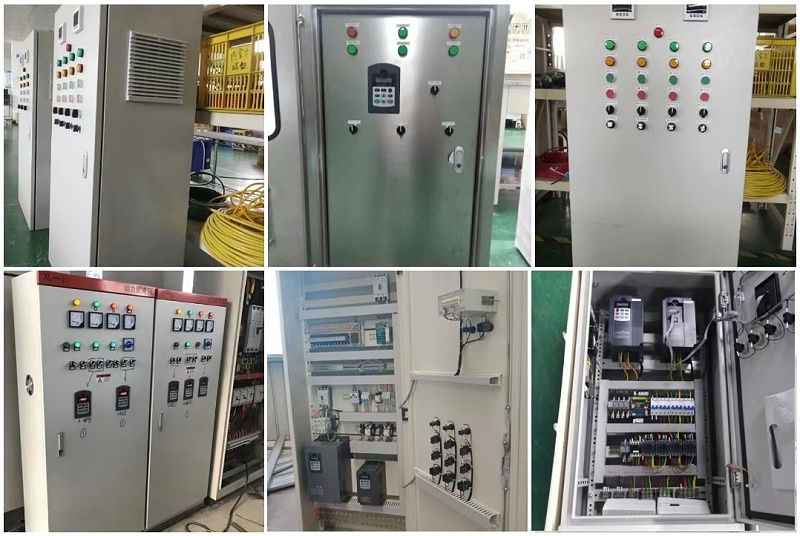

(1)確保電氣控制柜內所有設備接地良好，并使用短粗接地線連接公共接地點或接地母線。任何連接到變頻器的控制設備（如PLC）都應與 一起接地，也應采用短而粗的導線接地。最好使用扁平導體（如金屬網），因?yàn)樗诟哳l時阻抗較低。

(2)電氣控制柜的低壓單元、繼電器和接觸器由熔斷器保護；當變頻器與電機的連接大于100m時，當變頻器的供電能力大于600kw/a或供電能力是變頻器的10倍以上時，建議增加一個輸入輸出電抗器。

(3)確保電控柜內接觸器具有滅弧功能，交流接觸器采用r-c抑制器，DC接觸器采用“飛輪”二極管，安裝在繞組內。使用壓敏電阻抑制器也非常有效。

(4)如果設備在對噪聲敏感的環境中運行，可以使用emc濾波器來減少輻射干擾。同時，為了達到最佳效果，請確保過濾器和安裝板之間應該有良好的接觸。

(5)電機電纜應與其他控制電纜分開布線，最小距離為500mm。同時，應避免電機電纜和控制電纜長距離并聯運行。如果控制電纜和電源電纜交叉，應盡可能成90°交叉。同時，電機電纜和控制電纜的屏蔽層必須用合適的夾子固定在安裝板上。

(6)為了有效抑制電磁波的輻射和傳導，變頻器的電機電纜必須是屏蔽電纜，屏蔽層的電導必須至少是各相導體芯電導的1/10。

(7)電氣控制柜應分別設置零線組和保護地線組。接地棒組和pe導電棒必須連接到橫梁上(銅棒對銅棒連接)。它們必須在電纜密封套附近。接地母線組另外通過另一根電纜與保護電路(接地母線)連接。屏蔽母線用于保證每根電纜的可靠屏蔽連接，通過一根橫梁實現大面積的金屬對金屬連接。

(8)配有顯示器的操作面板不能安裝在帶有線圈的電纜和裝置旁邊，如電力電纜、接觸器、繼電器、電磁閥、變壓器等。，因?yàn)樗鼈儠?huì)產生強磁場而影響儀器儀表的測量精度。

(9)電源組件(變壓器、驅動組件、負載電源等)。)和控制部件(繼電器控制部分、可編程控制器)必須分開安裝。但是，它不適用于集成了電源組件和控制組件的產品。變頻器和濾波器的金屬外殼應與低電阻電氣柜連接，以減少高頻瞬時電流的影響。理想情況下，模塊應安裝在導電的黑色金屬板上，金屬板應安裝在大型金屬臺上。

(10)在設計電氣控制柜時，要注意電磁兼容的區域性原則，在不同的區域規劃不同的設備。每個地區對噪聲發射和抗干擾有不同的要求。柜內最好用金屬外殼或接地隔離板隔離該區域。此外，考慮發熱量，電控柜風道設計合理，排風順暢，避免柜內產生渦流，固定位置積灰。風扇一般安裝在出風口附近，進風風扇安裝在下部，出風風扇安裝在機柜上部。

(11)根據控制柜內設備的防護等級，需要考慮控制柜的防塵防潮功能。常用設備主要有空調、風機、換熱器、防結露加熱器等。同時根據機柜大小選擇不同功率的設備。在風機的選擇上，主要考慮柜內正常工作溫度和柜外最高環境溫度，得出溫差和風機通風量，估算柜內空氣容量。在知道溫差、換氣次數、空氣容量三個數據后，計算柜內空氣變化一次的時間，再通過溫差計算，計算出實際需要的換氣次數。從而選擇實際需要的風扇。由于夜間溫度下降，會產生冷凝水附著在柜內的電路板上，因此需要選擇相應的防結露加熱器來保持柜內溫度。

(12)變頻器安裝的基本要求

變頻器最好安裝在控制柜中間。逆變器應垂直安裝，避免在正上方和正下方安裝可能堵塞排氣和進氣口的大型設備。變頻器上下邊緣、電控柜頂部和底部之間的距離，或隔板與大型設備之間的最小距離應大于150mm；如果特殊用戶在使用過程中需要拆卸鍵盤，變頻器面板的鍵盤孔必須用膠帶密封或更換為假面板，防止大量灰塵進入變頻器。
