根據客戶反映他的一臺變頻器在運行中突然爆炸，同時外部保險絲燒斷。拆機時發現變頻器的igbt模塊損壞。相關板卡測試后發現igbt觸發電路損壞，其他板卡正常。變頻器板拆解時發現其電源板和電流檢測板上有大量油污和灰塵。打開變頻器散熱片風扇，看到散熱片上也沾滿了油漬雜物，變頻器散熱通道完全堵塞。結論是變頻器的IGBT模塊因散熱不良而損壞。

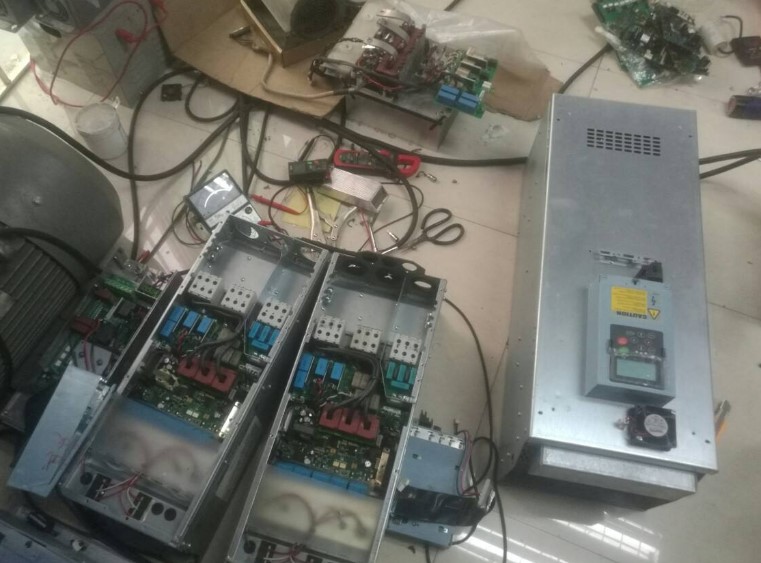

維修過程:首先將變頻器完全拆解，拆下散熱通道的散熱片，用氣壓氣體清洗散熱片，將變頻器內部所有元器件、板清洗干凈。安裝igbt模塊時，需要按照模塊要求和順序安裝，扭矩適中。修復觸發電路，然后依次安裝其他設備。安裝后，進行靜態測試。靜態測試結果良好后，進行通電測試和負載測試。通過負載測試并成功完成維護。

經驗總結:根據幾個變頻器模塊在不同型號、不同使用環境下的維護情況，得出變頻器igbt模塊損壞的主要原因是使用環境不良，導致門禁卡上的電子元器件損壞，變頻器散熱通道堵塞。最容易損壞的器件是穩壓器和光耦合器。檢查驅動電路是否有問題，比較斷電時各觸發端子電阻是否一致。觸發端的電壓波形可以通過接通和斷開來測量。但是，有些變頻器不加載模塊就不能打開。此時，在模塊的P端連接一個虛擬負載，以防止模塊在檢查過程中因意外接觸啟動器或其他線路而燒毀。
