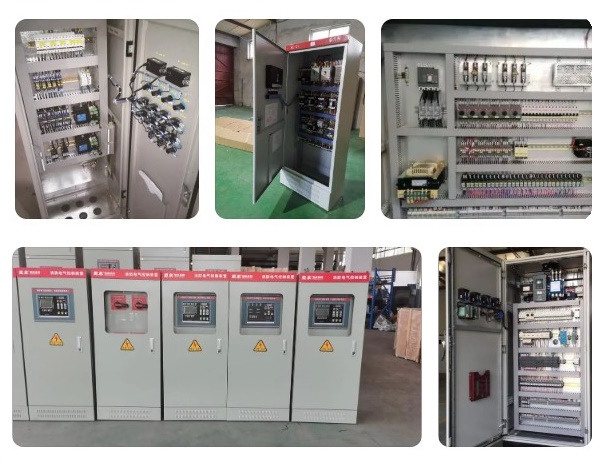

在控制柜內部安裝應用變頻器（以下簡稱-VFD），與設計控制柜時都應關注以下幾個難點。

　　一、散熱

　　首先VFD發熱是由其內部電氣元件損耗造成的。其中，主電路是損失的主要部分，約占98%，控制電路占2%。為了保證VFD的正常可靠運行，必須對VFD進行冷卻。我們通常用風扇來冷卻。VFD的內置風扇可以帶走VFD盒子的內部散熱。如果風扇不能正常工作，立即停止VFD的運行。大功率VFD還需要控制柜上有風扇，控制柜風道設計合理，所有進風口都要有防塵網，避免柜內有渦流，固定位置有灰塵堆積；根據VFD指令的換氣次數選擇匹配的風扇，安裝風扇時注意防震問題。

　　二、電磁干擾問題

　　（1）VFD在工作過程中由于整流和變頻，會在其周圍產生大量的干擾電磁波。這些高頻電磁波對附近的儀表和儀器有一定的干擾，會產生高次諧波，通過供電回路進入整個供電網絡，從而影響其他儀表。如果VFD的功率較大，占整個系統的25%以上，就要考慮控制電源的抗干擾措施。

　　（2）當系統中有高頻沖擊負載時，如焊機、電鍍電源等，由于干擾，VFD本身會受到保護，所以要考慮整個系統的電能質量。

　　三、保護問題需要注意以下幾點

　　（1）防水防結露:若現場放置VFD，需注意VFD柜體上方無管道法蘭或其他泄漏點，VFD附近不應有濺水。簡而言之，現場機柜的防護等級應在IP43以上。微信號技術培訓值得你關注！

　　（2）防塵:所有進風口應設置防塵網，阻擋絮狀雜物進入，防塵網應設計成可拆卸的，便于清洗和維護。防塵網的網格根據現場具體情況確定，防塵網與控制柜四周的接縫應處理嚴密。

　　（3）耐腐蝕氣體:這種情況在化工行業比較常見，此時VFD柜可以放在控制室。

　　四.VFD接線規范

　　信號線和電源線必須分開走線:當用模擬信號遙控VFD時，為了減少來自VFD和其他設備的模擬信號的干擾，請將控制VFD的信號線與高壓電路(主電路和順序控制電路)分開走線。距離應大于30cm。即使在控制柜中，也應保持該接線規范。該信號與VFD之間的最長控制回路不得超過50m。

　　信號線和電源線必須分別放在不同的金屬管或金屬軟管中:如果連接PLC和VFD的信號線沒有放在金屬管中，很容易受到VFD和外部設備的干擾；同時，由于VFD沒有內置電抗器，VFD的輸入輸出電源線會對外界造成強干擾，因此放置信號線的金屬管或軟管應延伸至VFD的控制端，以保證信號線與電源線完全分離。

　　1)模擬控制信號線應采用絞合屏蔽線，導線尺寸為0.75mm2，布線時要注意剝開的電纜應盡可能短(約5-7mm)，同時剝開電纜后的屏蔽層要用絕緣膠帶包裹，防止屏蔽電纜與其他設備接觸造成干擾。

　　2)為了提高接線的簡單性和可靠性，建議在信號線上使用線棒端子。

　　VFD的操作和相關參數的設置

　　VFD的設置參數很多，每個參數都有一定的選擇范圍。在使用中，經常會遇到個別參數設置不當導致VFD無法正常工作的情況。

　　控制方式:即速度控制、扭矩控制、PID控制或其他方式。采用控制方式后，一般需要根據控制精度進行靜態或動態識別。

　　最小運行頻率:即電機運行的最小速度。當電機低速運轉時，其散熱性能很差。如果電機長時間低速運轉，會導致電機燒壞。并且在低速時，電纜中的電流也會增加，這也會導致電纜發熱。微信號技術培訓值得你關注！

　　最大工作頻率:一般最大頻率為VFD到60Hz，有的甚至到400Hz。高頻會使電機高速運轉。對于普通電機來說，其軸承不能長時間勻速運轉。電機的轉子能承受這樣的離心力嗎？

　　載波頻率:載波頻率設置得越高，高次諧波分量越大，這與電纜長度、電機發熱、電纜發熱VFD發熱等因素密切相關。

　　電機參數:VFD在參數中設置電機的功率、電流、電壓、轉速和最大頻率，可直接從電機銘牌上獲取。

　　跳頻:在某一頻率點，可能會發生諧振，尤其是整個器件比較高的時候；控制壓縮機時，避開壓縮機的喘振點。
